華碩筆電 UL30V 保養分享
一兩年前曾經分享過一篇, 花 60 元幫筆電更換風扇的分享文, 一轉眼兩年過了, 這段時間自己的筆電也換了 Asus 的 UL30V, 然後最近又是被逼到要保養了
記得剛買這台電腦時, 對於它的安靜程度非常滿意, 感覺好像風扇沒甚麼在工作似的 (其實是有但轉速慢, 相對的也很安靜)
一個月前, 天氣變熱時, 感覺這台筆電變成了 "燙大腿機" 偏偏我又是喜歡半躺在床上用電腦的人, 覺得真的熱到不能忍的程度了, 心裡也明白應該又是風扇很髒了. 懶歸懶, 但想想只要保養一次, 就可以舒服的用個幾年, 何樂不為?
開始準備拆機~
準備好螺絲起子, 鑷子, 還有一顆細心的心, 一雙細心的手, 開工!
1. 先把硬碟跟記憶體, 電池等都拆下來放在旁邊
2. 太久沒拆電腦了, 而且每台設計都不同, 就把每一顆螺絲都拆下吧, 先把主機底蓋 (D 座) 的螺絲都拆了
3. 這時發現撬不開, 那就表示還有很多螺絲沒有拆 (不要只靠蠻力), 就翻過來正面, 把鍵盤給拆了
鍵盤只要一把小的一字起子, 把位於鍵盤上方 (靠近螢幕的那個邊) 上面四個凹槽內的卡榫往螢幕方向撥, 就可以把鍵盤取下. 但不要忘了鍵盤後面的排線, 硬拉會斷掉 (鍵盤就毀了, 沒法修!!)
而通常鍵盤的排線都會用膠帶固定, 所以要先用鑷子把膠帶撕掉
4. 拆掉鍵盤後, 發現真的還有很多螺絲是從 C 件 (主機上蓋) 往下鎖的, 一一拆掉後, 就可以準備把主機上蓋拿下來了. 照片中左邊的黃色貼紙是保固貼紙 (對我來說沒差了, 因為電腦都用兩年了 XD)
而照片中很多藍色, 白色條狀東西, 那些都是電線 (排線) 也都要拆掉. 一樣, 如果有用膠帶固定住的就先把膠帶撕掉, 千萬不可硬拉, 一樣斷了就毀了, 要先把連接器 (咖啡色的東西) 往電線方向拉開, 這時電線就可以很容易拆下來. 白色電線上面的藍色膠片, 就是方便用來拉電線的設計
5. 拆下來的鍵盤, 以前我很喜歡這種巧克力鍵盤的設計, 但現在新的筆電的鍵盤更漂亮了!

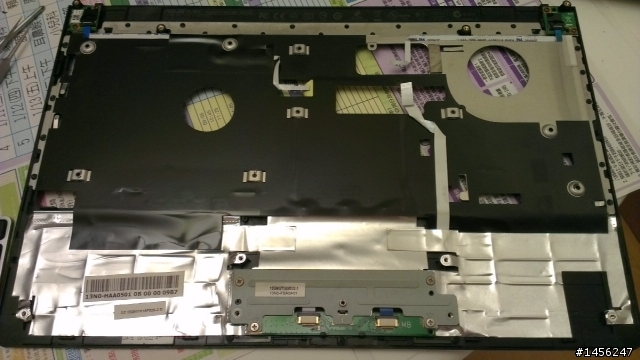

6. 下面這張是拆下來的主機上蓋 (內面) 照片. 剛剛拆下來的 3 條排線, 一條是電源開關排線, 一條是電源模式開關排線, 一條就是 Touch pad 的電線
很多鋁箔紙, 就是為了要遮住電磁波 (安規) 用的

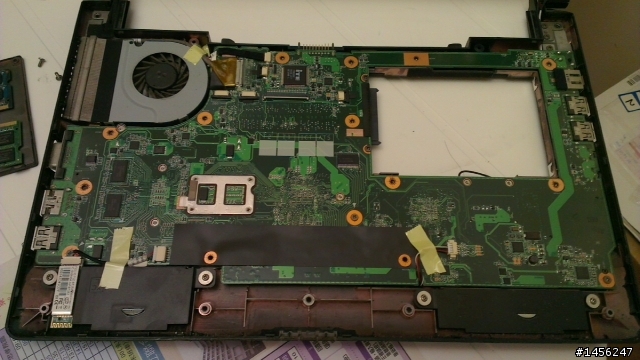

7. 這就是筆電的主機板! 那個長方形的洞就是要安裝硬碟的位置~ 這時我以為風扇可以拆下來了, 沒想到它的設計是風扇是 "固定" 在主機板上的, 只好做最不想做的, 風險也最大的, 拆主機板. 還好台灣潮濕比較沒有溼氣, 不然這時的主板是最弱最可能被靜電打到的時候
一樣, 看到的排線都要一一拆掉, 還不能拆斷 (所以說手要巧), 而這時有幾顆固定主板的螺絲也要拆開. 問題來了, 現在拆開要記得它的位置, 不然可能等一下鎖回去時會鎖到主機上蓋用的螺絲洞 (油性簽字筆點一下當記號囉~)
左上角, 風扇旁邊的大排線也是最精密的一種 - 螢幕訊號線, 所以拆的時候要輕輕的, 不可傷到它!

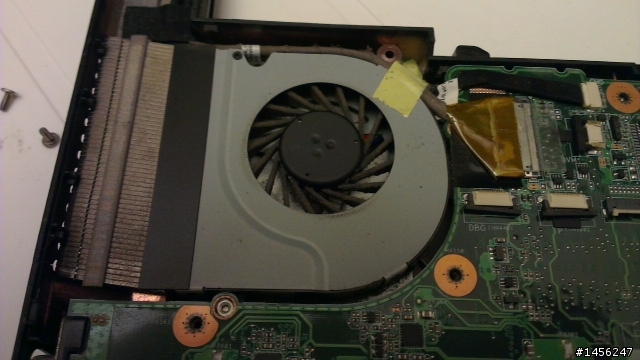

8. 今天的主角的近照, 風扇!
9. 整個主板拆掉時, 主機底蓋 (D 件) 的照片, 看風扇的位置有髒喔!

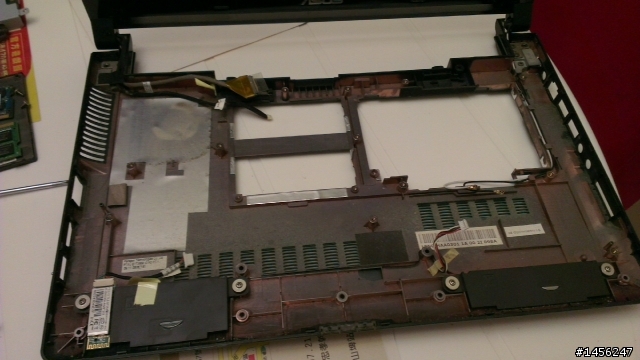

10. 主機板拆掉時, 赤裸裸的主機底殼. 這時要很小心, 因為螢幕還是固定的, 注意重心, 不應螢幕倒了
這時也可以把底蓋擦一擦 (順便看哪裡灰塵多, 就是進風口的位置)

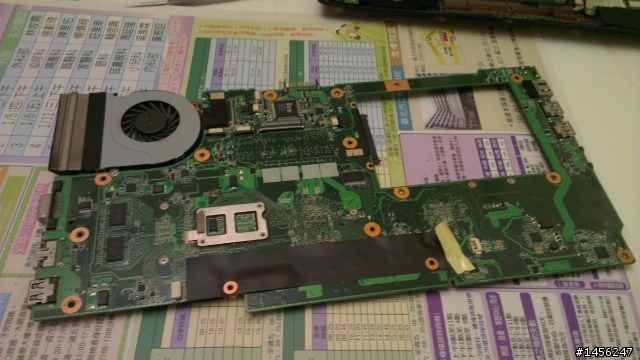

11. 主機板照片! 拆主板時要注意不要大力折主板, 因為怕會傷到上面的零件, 寧可對塑膠外殼施力也不要輕易對主板用力
12. 風扇上面有條黑色的硬膠條, 拆掉, 然後唯一一顆螺絲拆下後, 就可以輕易把風扇的蓋子拆了

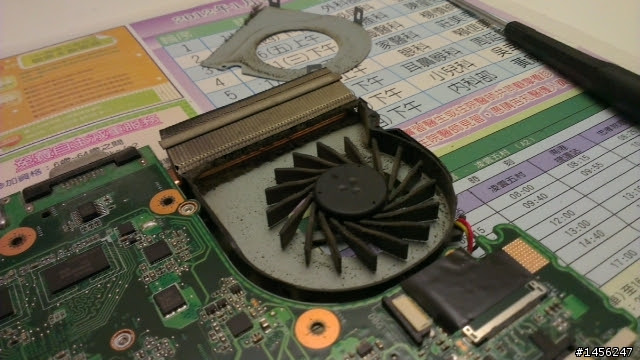

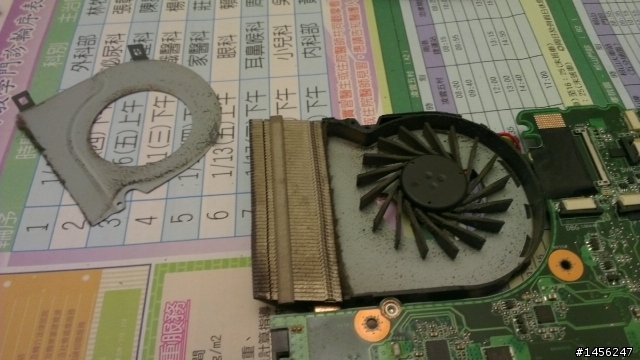

13. 拆下後轉個角度, 不要以為不夠髒, 鰭片孔其實都被灰塵塞滿了 (難怪風扇再怎麼拼命轉都沒用, 熱還是散不出去~

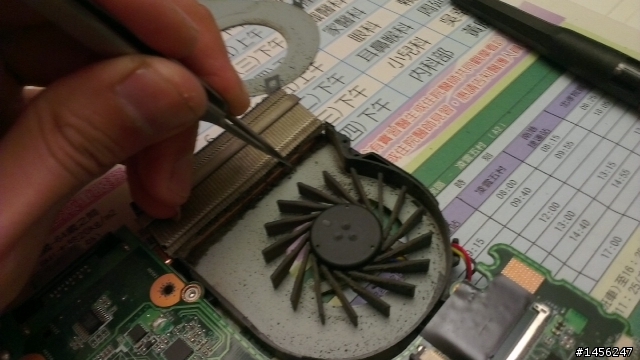

14. 先用鑷子摳摳看, 還真的不少灰塵
15. 接下來拿些棉花棒沾點水, 把大部分的灰塵給擦掉

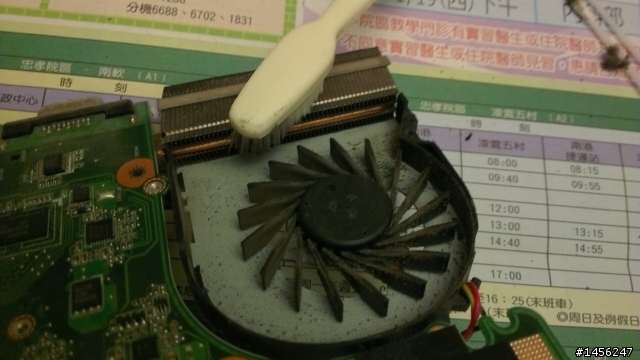

16. 然後拿一把不要的, 乾的牙刷, 幫鰭片刷牙~~
然後再把風扇刷一刷, 噹噹~ 變成很乾淨了!
要把電腦組回去前, 好奇~ 再看看這台電腦的設計.
黑色膠布蓋住的就是無線網卡, 右上角是記憶卡插槽

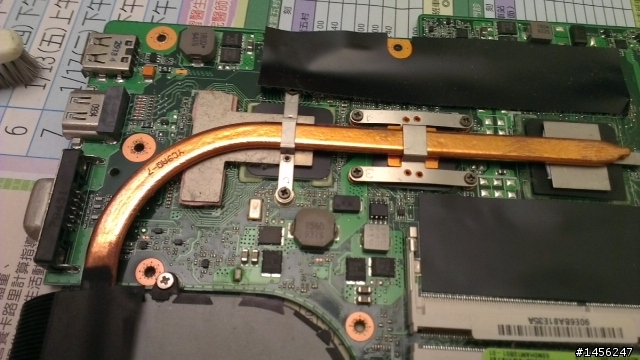

翻過來背面, 就是電腦的核心了! 導熱管像是串燒一樣, 把顯示卡晶片, CPU 晶片, 南北橋都串在一起. 白色的大插槽就是記憶體用的

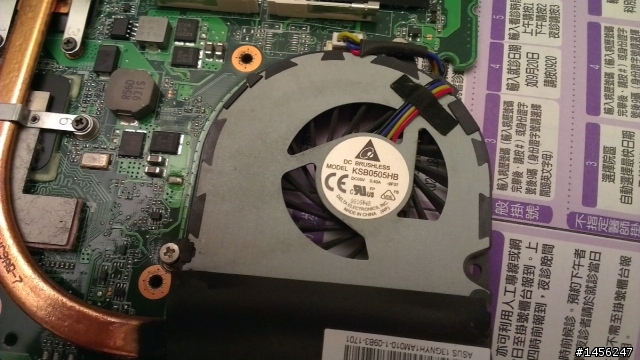

風扇是台達電的, 品質不錯!
最後再細看一下核心位置~
組裝回去時, 建議先不要上螺絲, 先通電看看開機正不正常. 當我組回去時螢幕並沒動作, 我就知道是螢幕的電線沒差好 (說實在的, 一開始還是會想說, 糟了, 有傷到哪裡嗎? 還好只是虛驚一場)
電腦組好後, 突然驚覺網卡失效!! 想一下原來是網卡上的兩個小電線 (天線電線) 沒插回去, 難道又要整台拆開再來一次? 不用, 因為拆開硬碟蓋子就可以把這兩條電線插回去了~
現在電腦又像新買時一樣了....好安靜, 溫度不高~
記得剛買這台電腦時, 對於它的安靜程度非常滿意, 感覺好像風扇沒甚麼在工作似的 (其實是有但轉速慢, 相對的也很安靜)
一個月前, 天氣變熱時, 感覺這台筆電變成了 "燙大腿機" 偏偏我又是喜歡半躺在床上用電腦的人, 覺得真的熱到不能忍的程度了, 心裡也明白應該又是風扇很髒了. 懶歸懶, 但想想只要保養一次, 就可以舒服的用個幾年, 何樂不為?
開始準備拆機~
準備好螺絲起子, 鑷子, 還有一顆細心的心, 一雙細心的手, 開工!
1. 先把硬碟跟記憶體, 電池等都拆下來放在旁邊
2. 太久沒拆電腦了, 而且每台設計都不同, 就把每一顆螺絲都拆下吧, 先把主機底蓋 (D 座) 的螺絲都拆了
3. 這時發現撬不開, 那就表示還有很多螺絲沒有拆 (不要只靠蠻力), 就翻過來正面, 把鍵盤給拆了
鍵盤只要一把小的一字起子, 把位於鍵盤上方 (靠近螢幕的那個邊) 上面四個凹槽內的卡榫往螢幕方向撥, 就可以把鍵盤取下. 但不要忘了鍵盤後面的排線, 硬拉會斷掉 (鍵盤就毀了, 沒法修!!)
而通常鍵盤的排線都會用膠帶固定, 所以要先用鑷子把膠帶撕掉
4. 拆掉鍵盤後, 發現真的還有很多螺絲是從 C 件 (主機上蓋) 往下鎖的, 一一拆掉後, 就可以準備把主機上蓋拿下來了. 照片中左邊的黃色貼紙是保固貼紙 (對我來說沒差了, 因為電腦都用兩年了 XD)
而照片中很多藍色, 白色條狀東西, 那些都是電線 (排線) 也都要拆掉. 一樣, 如果有用膠帶固定住的就先把膠帶撕掉, 千萬不可硬拉, 一樣斷了就毀了, 要先把連接器 (咖啡色的東西) 往電線方向拉開, 這時電線就可以很容易拆下來. 白色電線上面的藍色膠片, 就是方便用來拉電線的設計
5. 拆下來的鍵盤, 以前我很喜歡這種巧克力鍵盤的設計, 但現在新的筆電的鍵盤更漂亮了!
6. 下面這張是拆下來的主機上蓋 (內面) 照片. 剛剛拆下來的 3 條排線, 一條是電源開關排線, 一條是電源模式開關排線, 一條就是 Touch pad 的電線
很多鋁箔紙, 就是為了要遮住電磁波 (安規) 用的
7. 這就是筆電的主機板! 那個長方形的洞就是要安裝硬碟的位置~ 這時我以為風扇可以拆下來了, 沒想到它的設計是風扇是 "固定" 在主機板上的, 只好做最不想做的, 風險也最大的, 拆主機板. 還好台灣潮濕比較沒有溼氣, 不然這時的主板是最弱最可能被靜電打到的時候
一樣, 看到的排線都要一一拆掉, 還不能拆斷 (所以說手要巧), 而這時有幾顆固定主板的螺絲也要拆開. 問題來了, 現在拆開要記得它的位置, 不然可能等一下鎖回去時會鎖到主機上蓋用的螺絲洞 (油性簽字筆點一下當記號囉~)
左上角, 風扇旁邊的大排線也是最精密的一種 - 螢幕訊號線, 所以拆的時候要輕輕的, 不可傷到它!
8. 今天的主角的近照, 風扇!
9. 整個主板拆掉時, 主機底蓋 (D 件) 的照片, 看風扇的位置有髒喔!
10. 主機板拆掉時, 赤裸裸的主機底殼. 這時要很小心, 因為螢幕還是固定的, 注意重心, 不應螢幕倒了
這時也可以把底蓋擦一擦 (順便看哪裡灰塵多, 就是進風口的位置)
11. 主機板照片! 拆主板時要注意不要大力折主板, 因為怕會傷到上面的零件, 寧可對塑膠外殼施力也不要輕易對主板用力
12. 風扇上面有條黑色的硬膠條, 拆掉, 然後唯一一顆螺絲拆下後, 就可以輕易把風扇的蓋子拆了
13. 拆下後轉個角度, 不要以為不夠髒, 鰭片孔其實都被灰塵塞滿了 (難怪風扇再怎麼拼命轉都沒用, 熱還是散不出去~
14. 先用鑷子摳摳看, 還真的不少灰塵
15. 接下來拿些棉花棒沾點水, 把大部分的灰塵給擦掉
16. 然後拿一把不要的, 乾的牙刷, 幫鰭片刷牙~~
然後再把風扇刷一刷, 噹噹~ 變成很乾淨了!
要把電腦組回去前, 好奇~ 再看看這台電腦的設計.
黑色膠布蓋住的就是無線網卡, 右上角是記憶卡插槽
翻過來背面, 就是電腦的核心了! 導熱管像是串燒一樣, 把顯示卡晶片, CPU 晶片, 南北橋都串在一起. 白色的大插槽就是記憶體用的
風扇是台達電的, 品質不錯!
最後再細看一下核心位置~
組裝回去時, 建議先不要上螺絲, 先通電看看開機正不正常. 當我組回去時螢幕並沒動作, 我就知道是螢幕的電線沒差好 (說實在的, 一開始還是會想說, 糟了, 有傷到哪裡嗎? 還好只是虛驚一場
)電腦組好後, 突然驚覺網卡失效!! 想一下原來是網卡上的兩個小電線 (天線電線) 沒插回去, 難道又要整台拆開再來一次? 不用, 因為拆開硬碟蓋子就可以把這兩條電線插回去了~
現在電腦又像新買時一樣了....好安靜, 溫度不高~
